Marine Depth Sounder BMMEENPDS-002 003

Date:2020-06-22  Click:322   Share to:

    • Marine Depth Sounder BMMEENPDS-002 003

    Application:



    Applied to navigation sounder based on ship guide navigation as the main uses of Marine sounding equipment,

    and can be used to river 、ports and reservoir depth measurement work.



    Model:

    Depth Sounder BMMEENPDS-002                                       BMMEENPDS-003

    Features:



    1. The imported technology, excellent performance, reliable quality, convenient operation

    2. Mature products, many technological upgrading, constantly optimize the technical indicators

    3. Paper records and LED number display both. Paper records stops, deep number space display not affected.

    4. Depth range of optional, meet different navigation requirements

    5. With depth alarm function, to depth can be set in a random manner

    6. The paper speed can be adjusted continuously

    7. Tank wall installation and embedded installation are all right

    8. Built-in NMEA0183 interface, which can be easily connection with VDR/ECDIS and other equipment

    9. Can external connection with SKIPPER IR 201 depth points display

    10. Conform to the IMO MSC74 (69) accessories 4 sounder performance standard



    Technical parameters:



    Type

    BMMEENPDS-002

    BMMEENPDS-003

    Basic range

    0-50, 500meters

    0-10, 25, 50, 500meters

    Gear selection

    0

    A

    B1

    B2

    B3

    01

    02

    A

    B

    C

    D

    0-999

    0-50

    0-500

    300-800

    600-1100

    0-99.9

    0-500

    0-10

    0-25

    0-50

    0-500

    0 gear number display, record close

    01,02 gear number display, record close

    Frequency

    50kHz

    200kHz

    Measurement accuracy

    ±1.5% range value

    ±1% range value

    Transducer

    50kHz, beam angle33º

    200kHz, beam angle 6º

    Record lighting

    Adjustable

    Adjustable

    Depth alarm

    1-999 meter random set

    1-500 mater random set

    Transmit power

    350 W

    Power supply

    DC18~36V or AC220V

    Record paper

    6 inch dry record paper( length 20 meters, width 154 mm)

    Paper speed

    1.2-12 mm/min, continuos adjustable

    Depth signal output

    NMEA 0183 depth signal output，output space 1s.

    Size

    340× 320× 168(mm)

    Net weight

    11.2kg

    Optional equipment

    IR 201 double digital display

    Transducer installed steel cage

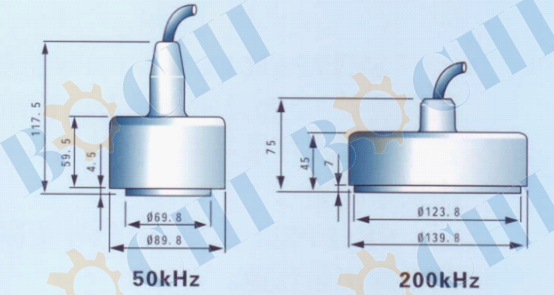

    Transducer diameter

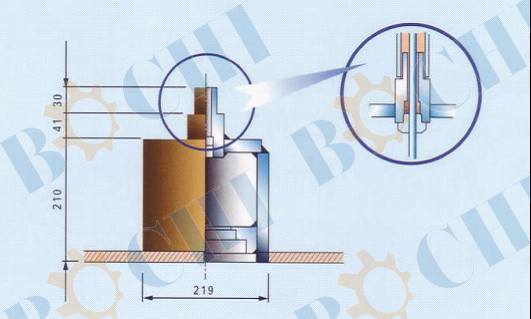

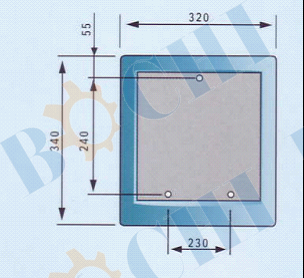

    Outline of depth sounder and installation dimensions:
